Pitná fontánka AFO 05 závesná kónická fontánka

Podrobný popis

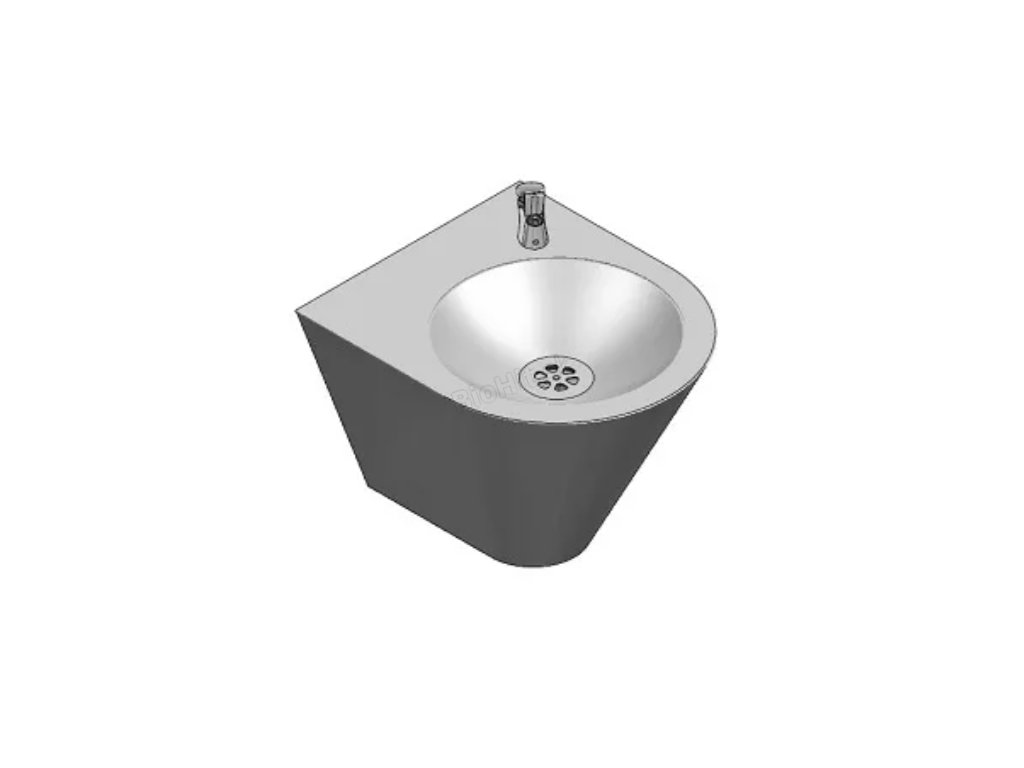

AFO 05 je celozakrytovaná nerezová fontánka  moderného dizajnu s jednoduchým ovládaním – fontánka  je opatrené tlačným ventilom a voda tečie po dobu stlačenia ventilu. Prívod vody je prevedený flexibilnou hadicou a zakončený rohovým ventilom. Sifón je tvorený pružnou flexibilnou spojkou.

Pružné prevedenie prívodu vody i odpadu umožňuje variabilné pripojenie fontánky.  Výšku osadenia fontánky sa dá  voliť podľa miesta určenia – napr. školy atď.

Kompletná dodávka:

• nerezový plášť
• tlačný ventil
• rohový ventil s filtrom
• závesná konzola
• sifón
• pripojovacie hadice
• upevňovací materiál

Inštalácia nerezovej fontánky:

Stavebná pripravenosť pre montáž:

• Pripravený prívod vody - Tr 1/2" podľa obrázku. V prívode vody musí byť použitý filter s jemným sitkom (100 mikrónov) pre odstránenie mechanických nečistôt z vody, ktorým sa výrazne zvýši spoľahlivosť tlačného ventilu. Poškodenie mechanizmu z dôvodu vniknutia nečistôt nie je predmetom reklamácie.
• Pripravený odpad pre novodurovú flexibilnú spojku d=40
• Vzhľadom k pružnému prevedeniu prívodu aj odpadu pítka sú pripojovacie kóty na obrázku iba odporúčané. Prívod aj odpad možno vyviesť podľa potreby, v medziach pohyblivých prívodov fontánky  a voľného priestoru v chrbte.

Požiadavky:

• Pripravený prívod vody - G 1/2"
• Pripravený odpad d = 40 mm

Schéma:

• A – prívod vody G 1/2" vnútorný
• D – odpad d = 40 mm

Schéma zavesenia:

Montáž fontánky:

• Pomocou vrtov a hmoždiniek pripevniť upevňovaciu konzolu na stenu a zavesiť fontánku
• Pripojiť prívodnú hadicu s rohovým ventilom na prívod vody - trubku 1/2"  s vnútorným závitom
• napojiť flexibilnú odpadovú hadicu na odpadové potrubie
• Upevniť spodnú časť fontánky do pripravených hmoždiniek
• Skrutkou v spodnej časti výtokové trysky nastaviť prietok vody tak, aby prúd vytekajúcej vody mieril
  približne do stredu misky

V prípade inštalácie fontánky volajte 0907 503 133  alebo píšte na mail predaj@marlus.sk
