Podrobný popis

Pitná fontánka AFO 01.Y nerezová fontánka s bezdotykovým ovládaním na senzor

 AFO 01.Y je závesná nerezová pitná fontánka v bezdotykovom prevedení (ovládanie senzorom). Pri naklonení nad senzor dôjde k spusteniu vody.

Pítko má celistvý vzhľad – je vyrábané z jedného kusu materiálu, nejedná sa teda o vsadenú misku s lemom.

Napájanie je riešené podľa typového prevedenia na bezpečné napätie 12 V, 50 Hz zo zdroja ZAC (AFO 01.Y) alebo zo 4 tužkových batérií (AFO 01.YB).

Materiál je podľa typového prevedenia nerez kvality AISI 304 (AFO 01.Y resp. AFO 01.YB) alebo 316 (AFO 01.Y.CL resp. AFO 01.YB.CL).

Nerezová pitná fontánka ovládaná senzorom AFO 01.Y vychádza z obľúbenej ručne ovládanej fontánky AFO 01.

Senzor umiestnený na pravej strane pítka reaguje na priblíženie. Z trysky umiestnené v strede misky fontánky, začne tiecť voda a tečie po dobu, kedy má užívateľ hlavu v zóne snímania (max. 30 s) + nastavenú dobu (max. 4 s), čím dôjde k opláchnutiu trysky.

 Kompletná dodávka:

• nerezová fontánka
• tryska
• senzorové ovládanie, elektronika
• elektromagnetický ventil
• pripojovacie hadice
• rohový ventil s filtrom
• odpadový sifón
• kotviaci materiál

Inštalácia nerezovej fontánky:

Stavebná pripravenosť pre montáž:

• Pripravený odpad d=40 mm podľa schémy
• Pripravený prívod vody podľa schémy
• Pripravený napájací kábel pre prívod napätia (12 V, zo zdroja ZAC - iba pre 12V verzie).

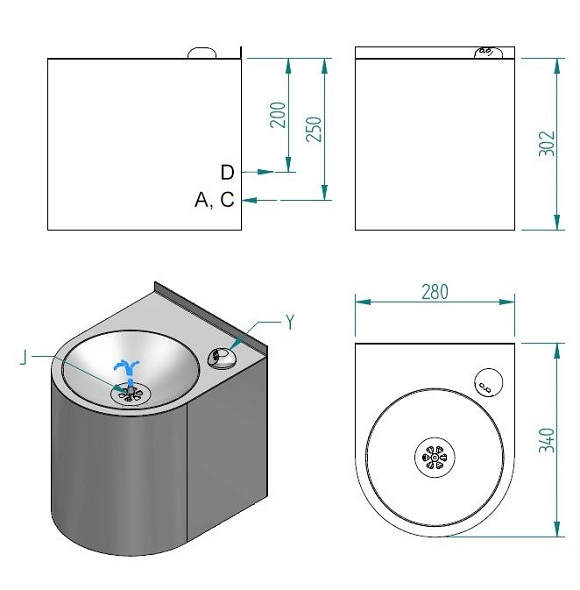

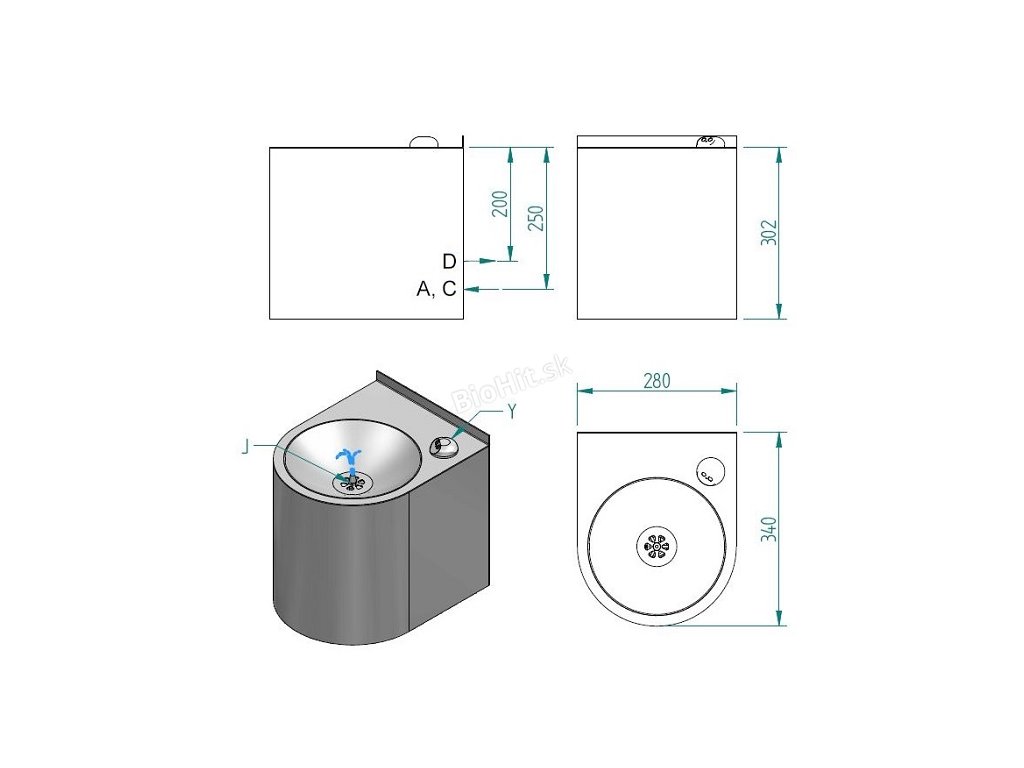

Schéma:

• A – prívod vody G 1/2"
• C – prívod elektriny CYKY 2A x 1,5
• D – odpad d= 40 mm
• J – tryska
• Y – senzor

Schéma zavesenia na stenu:

Montáž fontánky:

• Pomocou vrtov a hmoždiniek pripevniť upevňovaciu konzolu na stenu a zavesiť fontánku
• Pripojiť prívodnú hadicu s rohovým ventilom na prívod vody - trubku 1/2"  s vnútorným závitom
• napojiť flexibilnú odpadovú hadicu na odpadové potrubie
• Upevniť spodnú časť fontánky do pripravených hmoždiniek
• Skrutkou v spodnej časti výtokové trysky nastaviť prietok vody tak, aby prúd vytekajúcej vody mieril
  približne do stredu misky

V prípade inštalácie fontánky volajte 0907 503 133  alebo píšte na mail predaj@marlus.sk
